今天我们学习单片机中常用芯片集电极开路门,集电极开路门又叫OC门。如下图:
所谓电路开路门是指集电极输出端悬空的门电路,这种电路在使用时必须外接上拉电阻,如下图
这种电路的优点是由很强的驱动能力,例如,7406就是一片集成集电极开路门电路

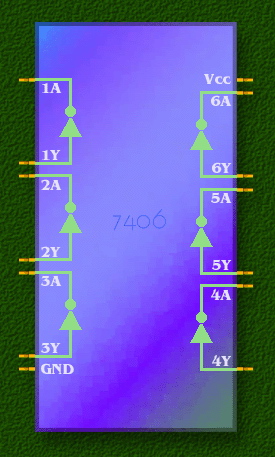

7406
7406含有六个独立的集成电极开路输出的反向驱动器,它的输出可加30V高压,可带40毫安的负载。7406常用于微机和单片机应用系统中LED数码管显示的段码和位码的电流驱动。
